Testador de portas USB

Quem nunca ouviu um relato ou até mesmo teve a sorte de ter um pen driver queimado quando conectado na porta usb frontral de algum computador? O circuito proposto é o segunte, um simples e completo testador de portas USB que, podera servir tanto para usuarios comuns para evitar a queima de seu pen driver, quanto para técnicos para previnir erros na montagem. Ele é contituide de componentess de facil obtenção.



A lista de material é a seguinte:
1- Conector USB macho (pode ser de um pen driver estragado).
3- LEDs 1 verde, 1vermelho e 1amarelo.
3- resistores de 1KΩ( pode ser do tipo mini)
1- placa de fenolite universal de 3 X 1,2cm (tipo ilha desligada)(opicional)

O circuito:

O circuito é muito simples e não necesita ser montado na placa de fenolite, da para ser montado dentro de um pen driver sucateado fixando os leds e depois ligando os resistores nos seus devidos lugares.
Eu particularmente fiz a montagem sem a placa apenas utilizando a carcaça de um pen driver velho.
A segir as fotos do mesmo (ficaram um pouco ruim pois tirei a noite e com o celular, mas assim que puder posto elas melhores):

E tambem a foto do que o pessoal do eletronika.net fez:

 Que ficou com uma aparencia bem melhor que o meu! Mas a intenção é que vale.




Pois bem vamos ao procedimento de teste:

• Led Vermelho aceso - a polaridade está invertida, portanto não conecte nenhum dispositivo até resolver o probrema.
• Led Amarelo aceso - a posição dos fios conectados na placa mão está bem errada não conecte nenhum dispositivo.
• Todos os led apagados -  porta usb está sem alimentação ou os fios estão ligados muito errado!
• Led Verde aceso e Led Amarelo pista 3 vezes ao conectar e aparece a mensagem no pc que o  dispositivo não foi reconhecido: indica que está tudo em ordem e a porta está devidamente funcionando!

E só para ajudar aqui a imagem da porta USB femea só para ajudar na montagem:

E faça bom uso do novo brinquedinho!!!! E também não se esquesa de coomentar! Alguma duvida ou ideia estamos aqui esperando.

*ATUALIZADO:

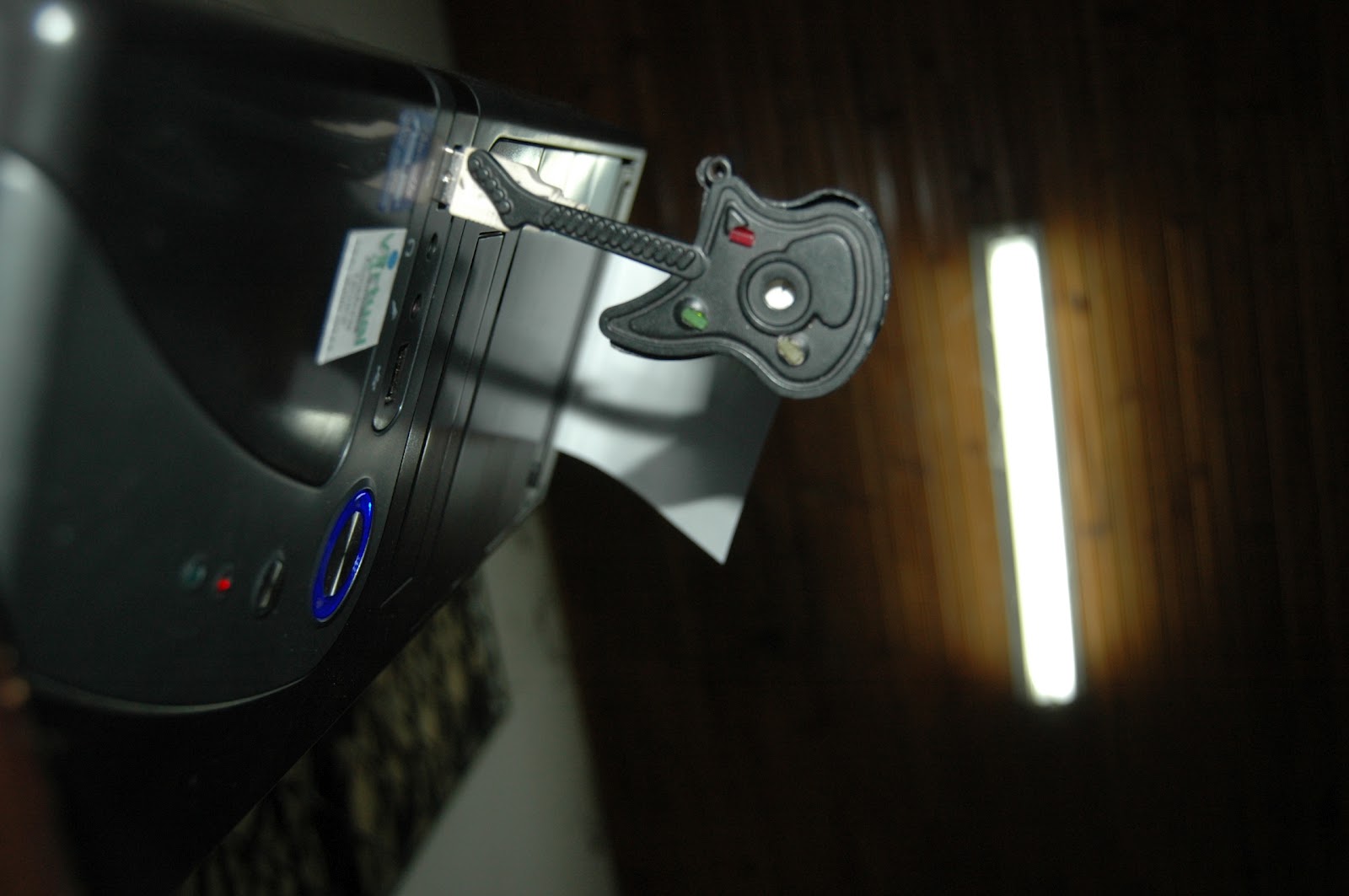

Fotos do Testador feito pelo leitor Dalmo Correa:

Muito Obrigado Dalmo! E Parabéns.
